Configuration et présentation de ESPeasy Mega

Dans Chauffage, Eclairage, Volets par Trispeer12 Commentaires

ESPEasy Mega est un firmware Open Source qui permet de programmer les modules ESP8266 sans aucune ligne de code. Voici le site officiel. Avant d’en arriver là, vous avez dû premièrement normalement flasher un module avec le firmware.
Maintenant que votre module est disponible sur votre réseau, il vous reste, finalement,  plus qu’à vous connecter dessus.

page-accueil-espeasy-mega

Comme vous pouvez le voir sur cette page nous avons plein d’informations tel que la version et son adresse IP. Il possible d’avoir plus d’informations en cliquant sur le bouton “More info”. Mais ce qui va, surtout, nous intéresser, c’est comment le linker à notre serveur Domoticz et comment créer un device.

Menus Config et Controllers de ESPeasy Mega

Nous allons donc commencer par le premier onglet “config” qui va nous permettre de régler les paramètres tel que son nom, son adresse IP, …

Ensuite le deuxième onglet “Controllers” (Important)

Page Controllers ESPeasy

Et en faisant “edit” nous allons configurer notre serveur Domoticz

ESPeasy Mega Domoticz

Petite explication des champs :

  • Protocol : choix du protocole de communication (Pour Domoticz choisir “Domoticz HTTP)
  • Local controllers : utilisation soit de l’adresse IP ou de son nom DNS pour le joindre (pour nous se sera par l’IP)
  • IP : Renseigner l’adresse IP de votre serveur Domoticz
  • Port : Renseigner le port utilisé par Domticz (Ici nous seront avec le port 8080)
  • User et Password : Se sont des champs à remplir si vous avez configurer des identifiants dans Domoticz
  • Surtout ne pas oublier de cocher la case Enable

Ensuite, on valide avec “Submit” et on obtient ça:

Menus Hardware et Device de ESPeasy Mega

La page Hardware permet de configurer les GPIO du module et aussi d’attribuer un comportement par défaut pour chaque entrées/sorties.
Maintenant, nous allons pouvoir ajouter un device dans l’onglet qui s’appelle… à vrai dire … “Device”

Et en faisant “edit” nous allons pouvoir choisir, dans la liste déroulante, un device à ajouter (surtout ne pas oublier de cocher la case Enable) puis on valide avec “Submit”.

ESPeasy Mega Device Ajout
espeasy mega final

Et enfin le dernier Onglet qui est l’onglet “Tools”.

Menu Tools de ESPeasy Mega

Elle permet d’effectuer des opérations courantes comme un reboot mais aussi de visualiser les logs. Mais il est également possible de changer de réglage WIFI à cet endroit. Il y a même la possibilité de scanner le bus I2C pour voir si tout est bien reconnu. Enfin dernière possibilité sur la page Tools : l’upgrade du firmware sans perdre vos réglages ou le Reset Factory pour la remise à zéro de votre ESP.

Et voila nous avons finalement terminé pour la configuration le ESPEasy Mega.

Pour la configuration des devices voici les articles que je vous propose :

Commentaires

  1. Bonsoir
    j’ai suivi votre tuto
    le flash se passe très bien
    mais j’ai comme réseau ESP_XXXXXX en lieu et place de ESP_0 ou ESP_EASY_0
    et le réseau est ouvert
    impossible de se connecter sur 192.168.4.1
    pouvez vous m’aider ?
    Cordialement
    Pierre Chevalier

    1. Bonjour Pierre,

      J’ai déjà eu le cas d’un réseau avec un nom “bizarre”.
      Je l’ai résolu de deux façons :

      • En insistant : même dans le cas où le nom du réseau est correct, il est possible que certains ESP soient un peu récalcitrant à la connexion.
      • En reflashant : si malgré plusieurs tentatives et un peu de patience, la connexion est toujours refusée… j’ai du reflashé, et c’est reparti !

      J’espère que ça pourra t’aider.

  2. Bonjour,

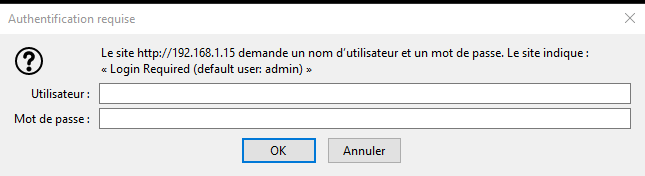

    Je teste régulièrement les dernières versions de espeasy mega, mais depuis quelques temps les dernières versions ont une fenêtre d’authentification genre htaccess. Ca demande un identifiant et un mot de passe, avez-vous des infos ?

    1. Je sais qu’un “Admin Password” existe afin de protéger l’accès à ESPeasy, mais à ma connaissance, par défaut il est désactivé.
      J’avoue ne pas avoir flashé un ESP avec ESPeasy dernièrement (j’étais plutôt sur du Tasmota). J’essaie de tester ça ce soir et je te dis.

        1. Je viens de tester la dernière “normal core 241 4M” sur un NodeMCU et j’ai eu aucun soucis.
          Tu peux me donner d’autres détails sur comment tu rencontres le soucis ?

    1. Je vois que tu accèdes à l’IP 192.168.1.15, donc j’en déduis que tu arrives à le connecté aussi à ton réseau wifi. C’est donc lors de la “seconde” connexion à l’interface qui pose soucis alors.
      Je t’avoue que j’ai pas d’idée non plus. Tu as tenter de formater (mettre un bin blank sur la totalité de la taille de l’esp) avant d’installer la version qui pose problème ?

  3. Bonjour,

    Aujourd’hui j’ai refait un essai dans la fenêtre de login j’ai mis “admin” et le mot de passe que j’avais mis pour entrer dans l’interface et là j’ai pu me connecter !!! Hier j’avais fait la même chose sans succès…..

    Je n’y comprend rien (je me demande d’ailleurs s’il y a quelque chose a comprendre) lol

    Donc là c’est bon , excuses moi pour le dérangement 😉

    1. Il n’y a pas de dérangement, ça peut aussi nous servir, ou servir à un autre internaute.
      Le principal c’est que tu repartes d’ici avec une solution 🙂

  4. Bonjour,

    Auriez-vous la configuration de l’espeasy pour communiquer avec une chaine thingspeak ?

    Par avance merci.

    Cédric

    1. Bonjour Cédric.

      Je n’utilise pas Thingspeak, mais de mémoire on le trouve dans l’onglets controllers de ESPeasy.
      En ajoutant un controleur “ThingSpeak” tu dois avoir accès à des champs particulier pour la plateforme. Comme l’API Key et nom de la chaîne.
      Est-ce que c’est là que tu bloques ? ou est-ce que tu es déjà allez plus loin et tu rencontres d’autres problèmes ?
